一、设备概述

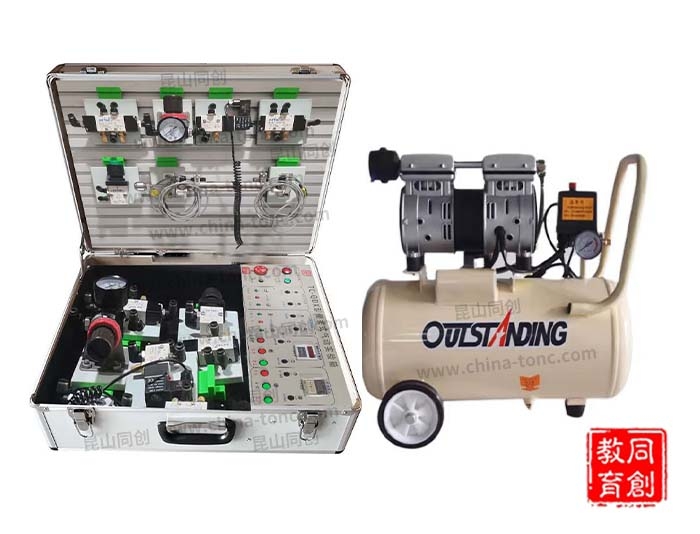

本气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要。
二、气动基本实训回路
序号 | 名称 | 序号 | 名称 |
1 | 单作用气缸的换向回路 | 6 | 速度换接回路 |
2 | 双作用气缸的换向回路 | 7 | 缓冲回路 |
3 | 单作用气缸速度控制回路 | 8 | 二次压力控制回路 |
4 | 双作用气缸单向调速回路 | 9 | 单缸连续往复动作回路 |
5 | 双作用气缸双向调速回路 | 10 | 卸荷回路 |
三、主要技术规格
序号 | 名称 | 组成及主要技术参数 | |
1 | 工作泵站 | 气泵：低噪音空气压缩机 | 电源电压：~220V/50Hz |
容积：20L | |||
额定输出压力：0.8MPa | |||
工作噪声：< 60分贝 | |||
2 | 气动元件 | 品牌：以台湾亚德客气动元件为主 | 配有过渡底板（铝合金型材+工程塑料） |
3 | 控制电压 | DC24V | |
4 | 工作环境温度 | －5℃～40℃ | |
5 | 安全保护 | 安全性符合相关的国标标准 | |
6 | 气动实训箱外形尺寸 | （长×宽×高）：550mm×350mm×200mm | |
四、配套软件
所提供的仿真软件装配爆炸图符合装配工艺要求，学生可以在数字空间中进行虚拟装配，并能进行虚拟数字化测量，通过wifi与主控电脑联系运行、监控、管理。
