一、概述

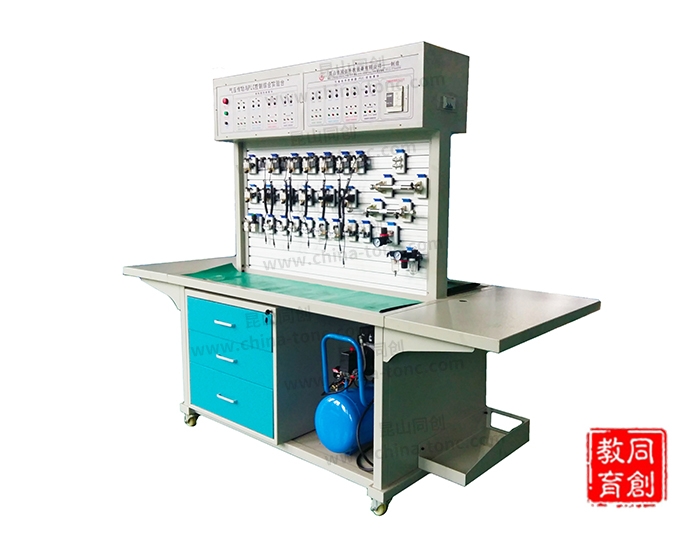

TC-QP02型双面气动PLC控制教学综合实验台采用双面结构:即一个实验工作台配备两套气动元器件，共用一个工作泵源。如此，一个工作台可供两组学生同时各自独立进行实验，充分利用现有实验设备，实现资源共享!
完全具备TC-QP01型设备的所用功能，其性能价格比提高近一倍!实验台除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。实验设备采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。
二．设备主要特点
1.实验工作台由双面组成（双组四工位可供4-6为学员同时使用）。共用一个泵源，两套电气和实验面板，性价比高。
2.实训台采用开放式的电气箱及组合抽屉单元，可快速而有序的存储各种元器件；实验装置采用移动式设计，可方便布置到任何地方，以方便模块化的教学方式。
3．实验台柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。实验平面由专用铝型材组成，方便学生进行实验布置；模块化结构设计搭建实验简单、方便，各个气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上，组装各种实验回路，操作简单、方便。
4．所有元器件采用快速安装方式，不用任何工具所有元件可准确固定在需要的位置上，学生可以轻松安全的在铝合金底板上搭配实验元件。
5．标准工业用元器件，性能可靠、安全，并能根据采购单位提出的要求布置安装实训设备。
6.该装置集各种真实的气动元件、PLC（用户自选品牌：西门子、三菱、欧姆龙等）控制单元进行电气控制，技术先进，完全与工业现场零距离，控制方式可软件编程。
三．实验项目
序号 | 实验类别 | 项目名称 |
1 | 常用气动元件功能演示 | 气动换向阀，气动调压阀，气动调速阀等 |
2 | 常见气动回路演示 | 单/双作用气缸的换向回路 |
速度换接回路 | ||
缓冲回路 | ||
互锁回路 | ||
用行程阀的双缸顺序动作回路 | ||
直线缸、旋转缸顺序动作回路 | ||
四缸联动回路 | ||
二次压力控制回路 | ||
高低压转换回路 | ||
计数回路 | ||
延时回路 | ||
双手操作回路 | ||
与门型气阀的应用回路 | ||
或门型梭阀的应用回路 | ||
3 | 可编程序控制器（PLC）电气控制 | PLC指令编程、梯形图编程学习 |
PLC编程软件的学习与使用 | ||
PLC与计算的通讯、在线调试 | ||
PLC与气动相结合的控制实验 | ||
学生自行设计、组装的扩展回路实验 |
四．主要技术参数
序号 | 名称 | 主要技术参数 | |
1 | 工作泵站 | 气泵：低噪音空气压缩机 | 电压：~220V/50Hz |
容积：20L | |||
额定输出压力：0.8MPa | |||
工作噪声：< 60分贝 | |||
2 | 电源模块 | 输入电压 | AC220V/50Hz |
输出电压 | DC24V/2A | ||
3 | 控制模块 | 三菱FX3Sa-20MR(根据客户要求，可以选配西门子，欧姆龙等其他品牌） | |
4 | 实验台外形尺寸 | 长×宽×高 | 2360mm×900mm×1750mm |
5 | 设备总重 | ≈220Kg | |
