销售一部- 详情介绍
一、实验目的：
机械传动变速装置是机械系统的主要组成部分，起着传递动力或改变运动速度和方向的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械原理》和《机械设计》课程教学中的重要内容。加深对各种类型的机械变速传动的感性认识和理论认识；通过拼装各种变速传动方案和对比分析不同方案的传动特点，提高学生动手能力和创新意识，培养学生工程实践能力和创新能力。
二、实验内容：
1、拼装各种类型的机械变速传动，并对比分析其传动原理及特点；
2、操作换档变速，了解换档变速机构的工作原理及结构特点。

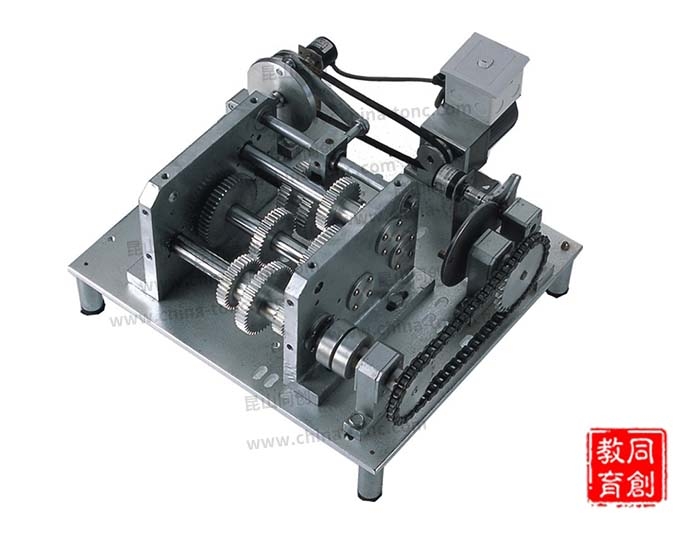

三、实验台简介：
1、实验台配置及主要技术参数；本实验台备有V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等零部件。台架采用硬质铝合金精制，内部零件采用45＃钢，零件加工精度高，使用轻巧方便。
2、拚装方案：利用本实验台配备的零部件可组装数十种机械传动方案：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等；
（2）变速器：手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动；
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动；
手轮—锥齿轮—九速变速器—弹性联轴器—链—槽轮机构；
手轮—九速变速器—离合器—曲柄摇杆机构；
手轮—刚性联轴器—链传动—槽轮机构；
手轮—V带传动—离合器—链—槽轮机构；
手轮- V带传动—锥齿轮—槽轮机构；
手轮—锥齿轮—链传动—槽轮机构；
手轮—V带传动—曲柄滑块机构；
手轮—链传动—曲柄摇杆机构。
四、其它：
设备尺寸：640×495×400cm；
设备重量：200kg。
