一、概述
偏导射流伺服阀前置级结构精细复杂，尺寸小、形状要素较多，直接对原型进行流场测试较为困难，使内部流场的机理及流动状态研究存在一定的不足。因此基于流体力学相似准则，对其进行相似放大，应用高透玻璃建立前置级流场试验模型，并通过粒子图像测试技术PIV对内部流场进行可视化研究，为得到前置级内部流场特性，需建立PIV供液系统为流场可视化试验提供动力。

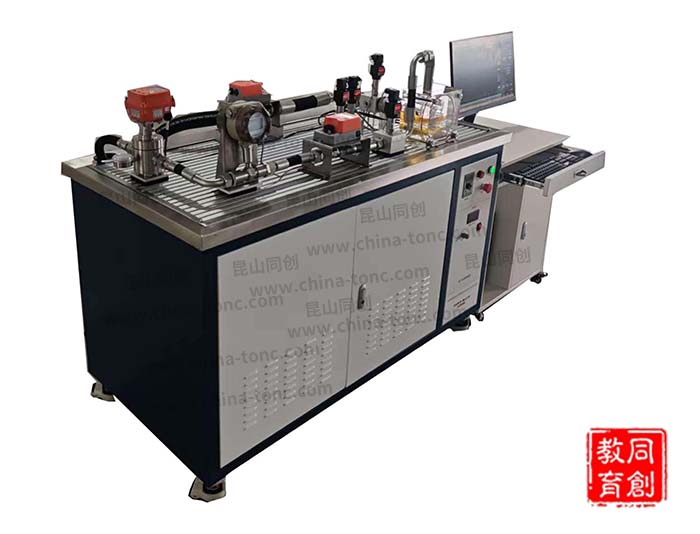

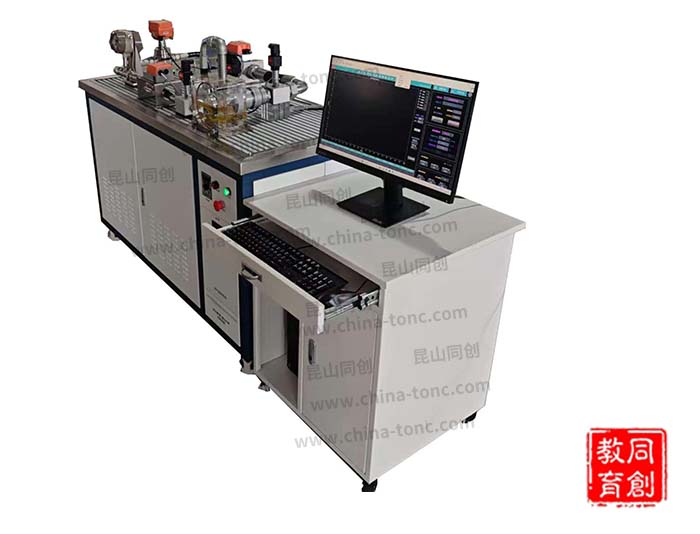

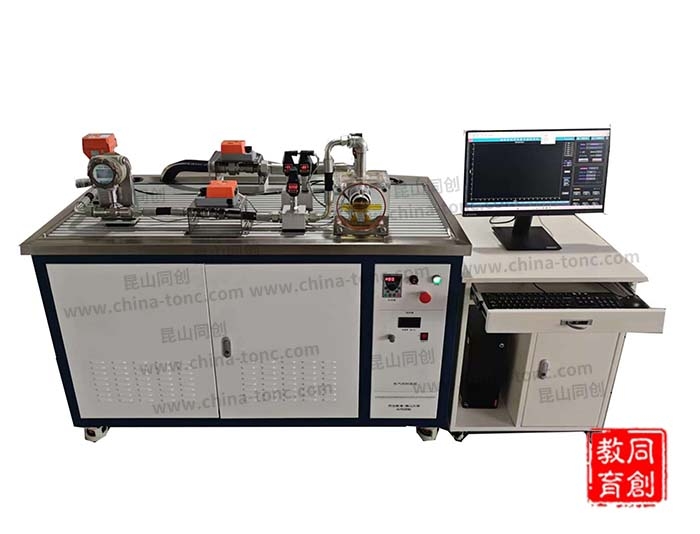

二、主要特点与功能原理
1. 利用变频调速器，改变供电频率来调节水泵转速，实现流量的调节。
2. 利用安全阀来保证系统的安全压力(出厂设定0.8Mpa);通过蓄能器来减小流体的脉动，使试验件入口流量压力相对稳定。
3. 利用电动减压阀来调整被测件进口的压力(0-0.5Mpa);通过电动球阀进一步精准调节经过被测件的流量(压力也会有小幅变动，需电动减压阀和电动球阀配合调节，来保证被测件的压力和流量)。高精度的监测传感器包括液温计、流量计和压力传感器。
4. 利用PLC和测控软件对电动减压阀、电动球阀进行调节实现自动控制。
三、主要技术参数
序号 | 名称 | 技术参数 | |
1 | 不锈钢齿轮泵 | 公称排量 | 50L/min |
排出压力 | 2.5MPa | ||
2 | 泵驱动电机 | 电压 | ~380V |
功率 | 4KW | ||
转速 | 1200r/min | ||
3 | 油箱容积 | 80L | 附件：液位计，吸油/回油过滤器等 |
4 | 安全保护 | 具有漏电压、漏电流保护装置，符合国家安全标准 | |
5 | 可编程序控制器(PLC) | 三菱FX3SA-20MR系列（可根据用户需要，选配西门子，欧姆龙等其它品牌） | I/O口20点 |
继电器输出形式 | |||
电源电压：AC 220V/50Hz | |||
控制电压为DC24V | |||
6 | 传感器系统 | 压力传感变送器 | 精度等级：0.2级 量程：0-6Mpa |
涡轮式流量传感器 | 精度等级：0.5级 量程：0-100L/min | ||
温度传感变送器 | 精度等级：0.5级 量程：-10-150℃ | ||
数据采集卡 | 12位精度32通道的AD卡 | ||
7 | 实验台外形尺寸 | 长×宽×高 | 1600mm×700mm×1200mm |
