一．概述

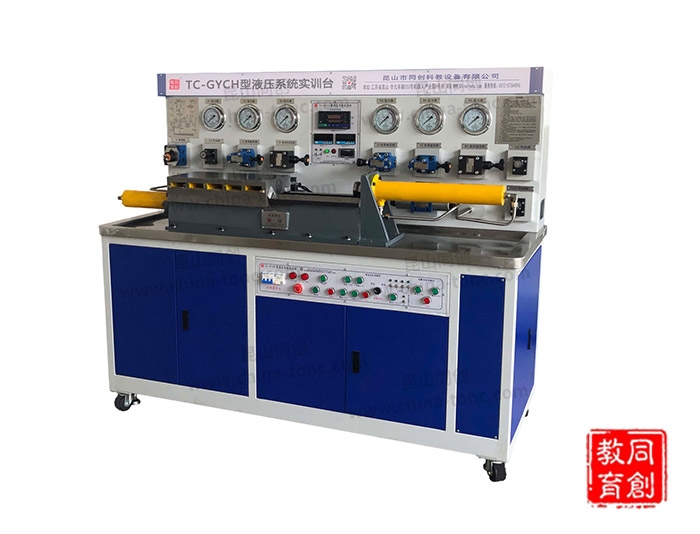

TC-GYCH型机床滑台液压系统实训台是根据客户的特殊需求，增加特殊实验的控制系统，加上高精度压力表及智能电子测量仪表，可以实现对液压控制中的转动及性能实验的教学。配合液压传动课程实验教学部分，并掌握液压泵的主要性能，学会测量液压泵的压力、流量、效率、功率的方法，还要了解液压阀在系统中的作用及其调整方法，以巩固课堂讲述的内容，熟悉对液压阀进行实验的方法，培养学生动手能力，培养学生分析问题，进而提高了学生对液压元件的认识。
二．设备主要特点
1．实验台采用全钢框架结构，坚固可靠。泵组封闭隐藏式设计，实验平台设计有盛油盘；装有带自锁结构的万向轮，方便设备的移动和定位。
2．该系统全部采用标准的国产知名工业液压元件（北京华德液压），使用安全可靠，贴近实际（提供相关合格证书）。
3．可靠的连接方式，全部采用卡套式管接头，特殊的密封接口，保证装配系统合格后不泄露，清洁干净。
5．智能化的电子仪表。可以对液压回路等进行压力、流量、功率、温度等现场仪表测试和分析。
6．电气回路采用安全导线，24V DC安全电压；并带有电流型漏电保护装置。所有电气控制均有接地保护、过载保护、短路保护、漏电保护等功能，高低压分开供电，液压泵站采用低压系统，安全供压的基础上完全满足实验供压，整套设备具有较高的安全使用性能。
7．管路要求如下：通经50 mm及以下的硬管全部采用304不锈钢管。通经50 mm以上的硬管可采用碳钢管，其外表面喷漆（各功能管路区分颜色），内部经酸洗、中和、钝化和涂油处理。
8．电机-泵一体，运行稳定，噪声低。
9．20个可视化液压仿真控制回路，直接反映液压回路的工作状态以及各个液压元件内部结构原理。
10．装置配有测量液压系统总功率的功率表，测量工进速度用的电子秒表（计时器）。
11．液压滑台采用专业机床厂家生产的标准化产品。
三．设备主要功能
序号 | 功能内容 |
1 | 液压系统进油路节流阀调速实验 |
2 | 液压系统进油路调速阀调速实验 |
3 | 液压泵性能实验 |
4 | 油缸往复运动实验 |
5 | 油缸快进-工进实验 |
6 | 定量液压泵的性能实验 |
7 | 液压系统动力滑台液压系统效率实验 |
四．主要技术参数
序号 | 名称 | 技术参数 | |
1 | 定量叶片泵 | 公称排量 | 25mL/r |
额定工作压力 | 6MPa | ||
2 | 定量叶片泵驱动电机 | 电压 | ~380V |
功率 | 5KW | ||
转速 | 1450r/min | ||
3 | 冷却器 | 压力 | 1.4MPa |
流量 | 100L/min | ||
功率 | 90W | ||
4 | 油箱容积 | 100L | 附件：液位计，吸油/回油过滤器等 |
5 | 安全保护 | 具有漏电压、漏电流保护装置，符合国家安全标准 | |
6 | 外形尺寸 | 长×宽×高 | 1500mm×680mm×1200mm |
