一．装置概述

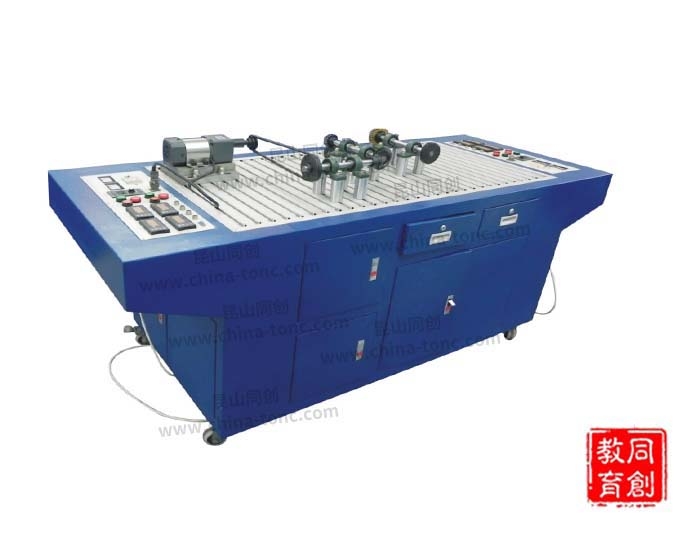

TC-JGD型 机械系统搭接与测试实验台是TC-JGD型机械系统搭接实验台全面升级的新一代产品，在TC-JGD型机械系统搭接实验台的基础上增加了转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器，从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。
TC-JGD机械系统搭接测试分析实验台的功能主要是为学生提供了手动拼装复杂机械系统的实训平台，让学生设计并拼装可实现不同运动要求的复杂机械系统。同时实验台在主要构件上设计了安装传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。因此，工科类大专院校要实现创新教育，在机类的《机械原理》和《机械设计》及非机类的《机械设计基础》课程教学将要结束时，让学生进行复杂机械传动系统创新综合实验是必不可少的。
实验台总体结构：该实验台安装平台主要由直流电机、传动部分（带传动、链传动）、定轴轮系搭接元件、周转轮系搭接元件、平面连杆机构搭接元件、活动支座及安装平台组成。学生可自行创新设计机械系统传动方案或参考本说明书提供的典型拼装方案的装配图，拼装可实现不同运动要求的复杂机械传动系统。
二．主要特点
1. 安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴 轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。
2. 所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
3. 该实验台和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。
4. 可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。
5. 该实验台是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积。
6. 配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据精确可靠。
三．技术参数
序号 | 名称 | ||
1 | 各种传感器 | 直线位移传感器 精度：0.2% 量程：0-200mm 输出电压：0-5V 1只 | |
转速移传感器 精度：0.2% 脉冲数：360 输出电压：0-5V 2只 | |||
角位移传感器 精度：0.2% 脉冲数：1000 输出电压：0-5V 1只 | |||
2 | 测试软件配送1套 供电电源：220V 50HZ | 直流调速电机：200W 调速范围：0-120rpm | |
3 | 实验台外型尺寸（mm）：2000x800x860 | 实验台重量：约165(KG) | |
四．实训项目
序号 | 名称 | 序号 | 名称 |
1 | 带传动 | 10 | 齿轮曲柄滑块机构 |
2 | 链传动 | 11 | 偏心轮曲柄对心滑块机构 |
3 | 圆柱直齿轮传动 | 12 | 偏心轮曲柄偏置滑块机构 |
4 | 圆柱斜齿轮传动 | 13 | 齿轮曲柄摇杆机构 |
5 | 圆锥直齿轮传动 | 14 | 偏心轮曲柄摇杆机构 |
6 | 蜗杆、蜗轮传动 | 15 | 多级传动系统 |
7 | 多轴齿轮传动 | 16 | 多级传动系统 |
8 | 多轴齿轮传动 | 17 | 多级传动系统 |
9 | 万向联轴器传动 | 18 | 综合传动系统 |
