液压溢流阀-最常用的基础学科阀-工作原理及应用故障分析

在液压系统中，溢流阀是维持压力稳定、保障系统安全运行的核心压力控制阀，其性能直接决定了系统的工作可靠性。

 一、溢流阀的工作原理与结构分类

 溢流阀在液压系统中承担两大核心职能：

一是在定量泵节流调节系统中，精准维持泵出口压力恒定，将多余油液溢流回油箱，实现定压溢流；

 二是作为安全防护装置，限制系统最高工作压力，防止过载损坏。

根据结构形式的差异，溢流阀可分为直动式和先导式两类，核心组成部件均包含阀体、阀芯、调压弹簧及密封附件，其工作逻辑的核心是弹簧力与液压力的受力平衡——当系统压力达到溢流阀设定值时，阀口开启，油液溢流泄压。

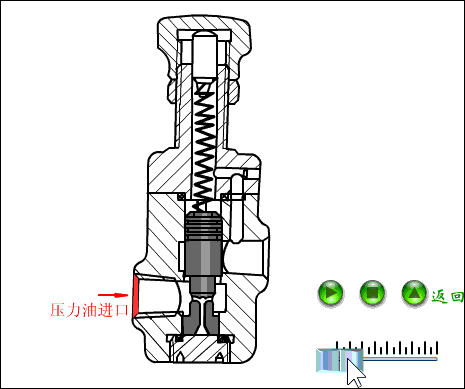

 1. 直动式溢流阀

 直动式溢流阀采用直接平衡结构，阀芯上端的弹簧力直接与下端面的液压力相互制衡，以此控制溢流压力。该类型溢流阀结构简单、响应速度快，但受弹簧刚度限制，压力调节精度较低，且高压工况下弹簧体积过大，因此仅适用于低压、小流量的液压系统。

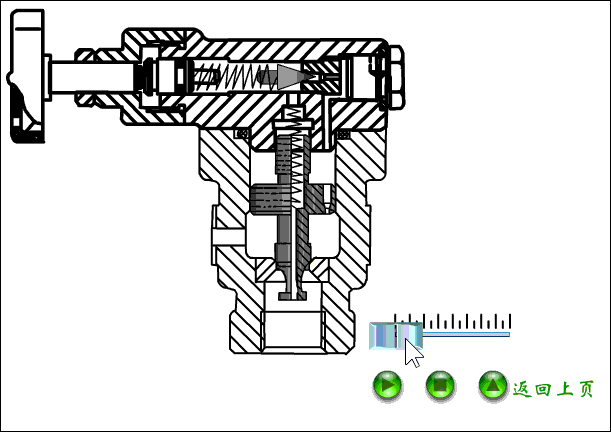

2. 先导式溢流阀

先导式溢流阀采用分级控制结构，由先导阀与主阀两部分组成，二者各自保持受力平衡状态。系统压力的设定值主要由先导阀调压弹簧的预压缩量决定，主阀弹簧仅起到复位作用。工作时，流经先导阀的流量极小，仅为额定流量的1%，因此先导阀体积小巧，即便在高压系统中，其弹簧刚度也无需过大，大幅提升了压力调节的稳定性与精度，是中高压、大流量液压系统的主流选择。

二、液压溢流阀的压力调节方法

 溢流阀的压力调节需遵循逐步升压、稳定保压的原则，具体操作步骤如下：

1. 初始准备：将溢流阀的调压螺钉完全松开，启动液压设备，使系统进入空载运行状态，排出油路中的空气；

2. 逐步升压：缓慢拧紧调压螺钉，同时观察系统压力表的数值变化，每升压2-3MPa后停止操作；

3. 稳定保压：让系统在当前压力下稳定运行3-5分钟，观察压力是否保持稳定，排查是否存在泄漏问题；

4. 精准设定：重复“升压-保压”的操作流程，直至压力表数值达到系统所需的设定压力，最后锁紧调压螺钉的防松螺母。

 三、先导溢流阀阻尼孔堵塞对压力影响

 直动式相对简单，重点说下先导式的，先导式对阻尼要求比较高，比较敏感，

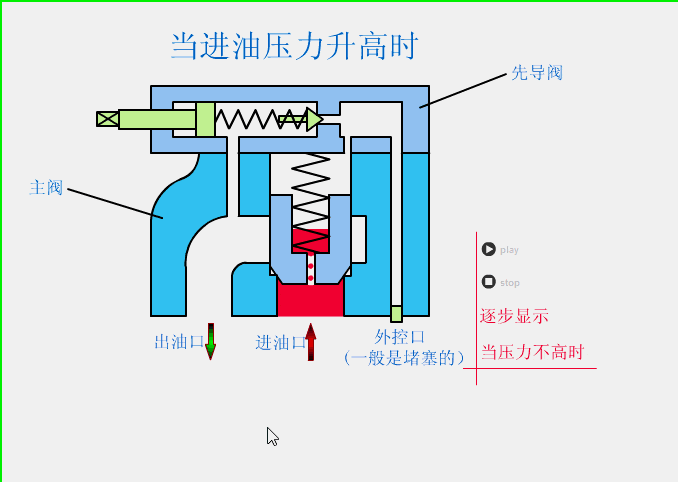

工作过程:

初始状态：当系统压力低于先导阀的设定压力时，先导阀关闭，主阀芯在弹簧力的作用下保持关闭状态，油液无法通过主阀。
压力上升：当系统压力升高到先导阀的设定压力时，先导阀芯被推开，控制油路中的油液开始流动。
主阀开启：控制油路中的油液通过主阀芯上的阻尼孔进入主阀芯的上腔，使得主阀芯上腔的压力升高，达到设定压力时推开先导阀芯油液流回油箱，主阀芯在压差的作用下被推开，油液通过主阀芯的通道流回油箱。
当我们明白先导式溢流阀的工作原理后，再来分析其原因与表现如下：

1）阻尼孔的作用分析

在先导式溢流阀中，阻尼孔(通常位于主阀芯内部或导阀与主阀之间)的核心功能是：
1.产生压差：当系统压力升高时，油液通过阻尼孔产生压力损失，使主阀芯上下腔形成压差，驱动主阀开启溢流。
2.稳定压力：通过调节阻尼孔的流量，控制主阀芯的移动速度，减少压力波动。
3.传递压力信号：将系统压力传递至导阀，触发导阀动作以调节主阀状态。

2）阻尼孔堵塞后的压力影响

1、完全堵塞时

导阀失效：阻尼孔堵塞导致导阀无法感知系统压力变化，导阀口无法开启，失去对主阀的调节作用。

主阀状态异常：

主阀芯上下腔压力平衡：由于阻尼孔堵塞，主阀芯上下腔油压相等，主阀仅受自身弹簧力作用。

弹簧力主导：

主阀弹簧刚度较小(通常设计为轻载),此时主阀可能完全关闭，系统压力随负载增加而无限升高，存在超压风险。

极端情况：

若主阀芯因杂质卡死在关闭位置，系统压力将急剧上升，可能导致液压元件损坏或安全事故。

2、部分堵塞时

压力波动加剧：

阻尼孔部分堵塞会导致主阀芯移动受阻，溢流流量不稳定，系统压力出现脉动。

调压精度下降：

导阀对主阀的控制能力减弱，实际溢流压力可能偏离设定值。

综合以上，说明先导溢流阀小孔非常重要。堵塞等会导致压力不准，异响等。

四、溢流阀压力上升但达不到最高值的故障分析

在实际应用中，溢流阀常出现“调压手轮完全拧紧，压力仅能上升至某一数值，无法达到额定最高压力”的故障，且油温升高时该现象更为显著。其主要原因可归纳为以下9类：

1. 液压油温度过高：油温升高导致油液黏度下降，溢流阀内部泄漏量增大，无法建立高压；

2. 液压泵性能衰减：液压泵内部零件磨损，内泄漏增大，输出流量降低，压力升高时流量进一步减小，难以满足高负载工况的流量需求，表现为压力波动幅度大；

3. 阻尼小孔堵塞：大颗粒污物进入主阀芯的阻尼小孔或旁通小孔，造成部分堵塞，导致进入先导阀的先导流量不足，主阀芯上腔无法建立足够压力平衡下腔液压力；

4. 主阀芯配合间隙过大：主阀芯与阀体孔配合过松、拉伤或出现沟槽，对于Y型等二节同心式阀，弹簧腔油液会经间隙流回回油口；对于YF型等三节同心式阀，油液会经主阀芯与阀盖的磨损间隙泄漏回油箱；

5. 先导锥阀密封失效：先导锥阀与阀座因污物、水分、空气或化学物质侵蚀产生磨损拉伤，二者无法紧密贴合，导致压力泄漏；

6. 先导锥阀接触面缺陷：先导锥阀与阀座的密封接触面存在缺口、失圆或锯齿状损伤，破坏密封性能，无法建立高压；

7. 调压机构损伤：调压手轮的螺纹或调节螺钉出现碰伤、拉伤，导致手轮无法拧紧至极限位置，先导阀弹簧无法被完全压缩；

8. 调压弹簧故障：装错为刚度不足的软弹簧，或弹簧因疲劳导致刚度下降、甚至折断，无法提供足够的弹簧力；

9. 主阀芯卡滞：主阀体孔或阀芯外圆存在毛刺、锥度或污物，导致主阀芯卡死在微开启状态，溢流阀持续泄流，压力无法进一步升高。
