销售一部- 详情介绍
一、产品概述：

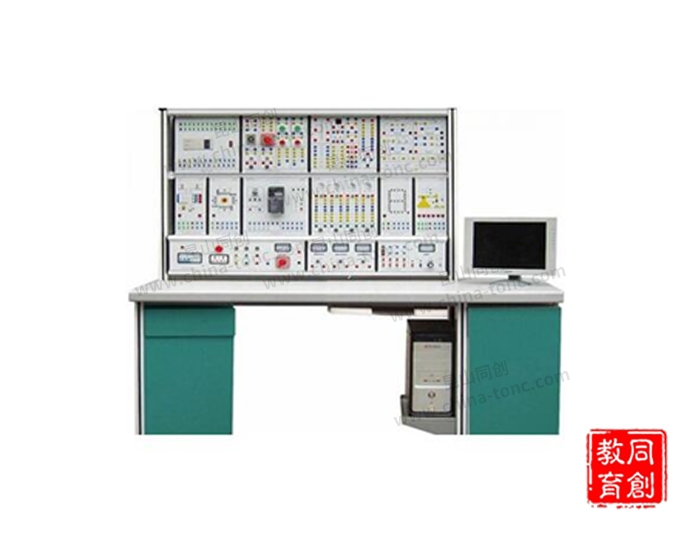

以可编程控制器为核心的工业集成技术是最近几年发展极快的新型学科，工业应用十分普及。可编程控制器（PLC）的培训已成为各高等院校自动化教学培训的重点，但限于企业所使用的PLC控制设备规模较大、价格昂贵，同时针对PLC的专项培训内容有限，使其在教学实验室内无法普及使用；针对这一现实状况，我公司根据各大专院校的教学需要，研制了TC-300型PLC控制实训装置。该装置采用台式结构，其尺寸、配置合理，教学内容不断丰富，大量使用现实中工控元件，贴近工业应用现场。“TC-300型PLC控制实训装置”集可编程控制器、人机界面、模拟控制实验板于一体，可直观地进行PLC的基本指令练习、多个实验模块组合的模拟实验，同时也为高层次的设计开发打下坚实的基础。
本装置由西门子触摸屏、实验桌组成，集成可编程逻辑控制器、通信模块、编程软件、仿真教学软件、模拟控制实验板、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、查看模拟对象与电机组在PLC编程中的实际应用，所有实验均有触摸屏动画进行动态跟踪。
二、设备特点：
1、灵活性强：“TC-300型PLC控制实训装置”采用实验台与实验模块组合式结构，实验模块拆卸方便，根据不同的实验要求选择相关实验模块，使用灵活；
2、安全性高：“TC-300型PLC控制实训装置”带短路保护、漏电保护、带安全保护接插件，保证了设备的安全可靠性；
3、形象直观，简单易学：实验模块布局合理、图线清晰直观，学生只需按照实验指导书要求进行操作，通过软件监控，不断改进自己编写的程序，选择最佳编程方案，达到学习的目的；
4、培训内容丰富：模块种类多，培训内容由浅入深，该装置可从PLC的基本指令学起到综合自动控制系统的设计和调试，按照教学进度，一步步了解和掌握PLC的各种控制方法；
5、采用专用实验连接线 强电与弱电分开，实验连接线及插座采用不同的结构，使用安全、可靠、防触电；
6、升级方便：只要将新开发的模块、或者扩展功能模块安装到“SRS-P01可编程控制实训装置”上即可使用；
7、丰富的人机界面：该实训装置配备了人机控制界面。在实训过程中，可以充分利用该资源，丰富和提高学习的内容，了解更多的工业控制模式。
三、技术指标：
输入电源：三相五线制380V±10% 50Hz 容 量：<3000VA；
工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m；
外形尺寸：大于1400mm×750mm×780mm（参考）。
四、实验台组成：
1、PLC实训桌：长×宽×高=1400mm×750mm×780mm, 采用电脑桌联体设计，桌面为防火、防水、耐磨高密度板；
2、电气箱：该电气箱提供了使用本装置进行实训的所有电源及其接口，包含了AC 380V ±10% 、AC 220V±10%、DC24V等。同时配有24V电压表一个、船形开关、保险丝、漏电保护开关等。在安全保护方面做了一系列的有效措施，确保学生在学习实训过程中的设备和人生安全；
3、模块固定架：采用金属支架固定在桌面上，该固定架具有结构简单、安装方便、支持模块自由取放等特点；
4、实训模块：采用挂箱式模块，便于实验项目扩展和用户第二次开发；
（1）PLC仿真模拟控制实训模块：实训模块由铝塑板组成，模拟仿真元件、LED发光管、指示灯、安全插圈等均固定在面板上、并配有相应的文字或图形。使模拟的流程更加直观，易于学生动手实验，有浅入深地学习和掌握相关的知识和技能；该实训装置主要配备以下几个仿真模拟控制模块：交通灯控制模块、水塔水位控制模块、电机控制模块、自动送料车模块、自动售货机模块、自动洗衣机模块、温度控制模块、光电控制模块；
（2）PLC模块：PLC模块分为两个部分一是数字量部分由主控模块CPU315 、数字量输入/输出模块 EM221/ EM222组成， PLC的数字量接线端子都引致铝塑板表面，方便学生接线实验，并且PLC的每个输入输出端子都带保护；另一部分扩展模块由模拟量输入/输出模块EM231/ EM232模块组成，PLC的模拟量接线端子都引致铝塑板表面，方便学生接线实验。通信模块西门子PLC S7-200 6ES7277-0AA22-0XA0 Profibus-DP通讯模块；
（3）触摸屏模块：西门子触摸屏以及组态软件6AV2124-OJC01-OAXO TP900 9寸、西门子触摸屏组态软件wincc、触摸屏也安装在铝塑板上，电源与通讯口、下载口都引致铝塑板上。方便学生做实验。该实验装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
