销售一部- 详情介绍
一．概述

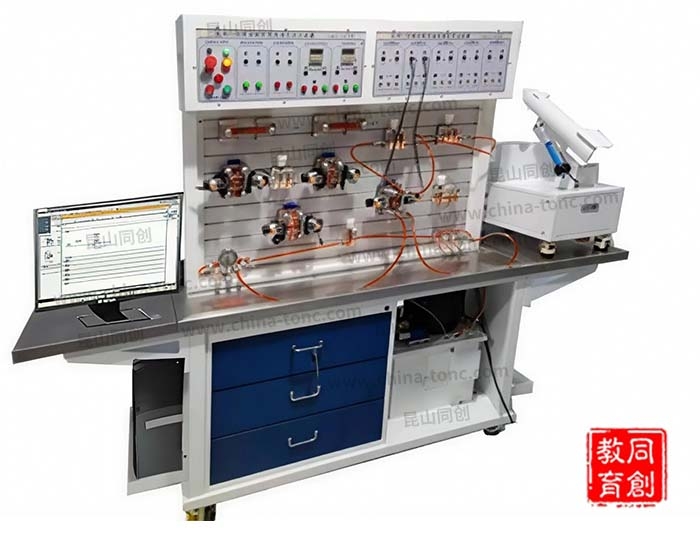

TC-TDT型导弹发射车电控液压实训装置主要用于典型液压元件原理及元件拆装学习、典型液压回路搭建学习、液压管路拆装等基本操作技能训练。主要阀件采用透明材料，特殊工艺制作，保证阀件功能的同时能看清内部结构及工作过程，实现原理可视化、形象化、具体化。结合导弹发射车模块，控制发射车姿态，模拟导弹发射车工作原理。
二．主要特点
1.台架：采用整体式结构，主体框架为钣金结构，哑光喷塑烤漆，台面304不锈钢并设置集油槽，做实验时滴漏的油液可方便快速的从排油口排出并回收入废油壶。实训操作区域为带T型槽铝型材，脚轮采用带扳手福马轮；
2.可视化液压阀：阀体采用亚克力制作，耐压1.2Mpa，背板采用白色金属件，结合红色液压油，从外观可清晰观察内部结构，可观察正常运行状态、故障状态阀组内部动作情况、油路切换，设置电磁铁散热快，标注符号名称，采用激光打标。包含各种常用方向阀、压力阀、流量阀、比例阀。各液压元件均配有过渡底板，可方便、随意地将元件安放在实验面板上，搭接实验回路方便；
3.可视化管路：防漏快换接头，保证实验组装方便、快捷,拆接不漏油。管路透明可视，可根据实训安装需要任意弯曲；
4.扩展性能强：实验设备中的元器件采用标准化转换接头，其配置方案可根据具体的实验要求进行选配，增减兼容性；
5.控制方式多样化：实验回路具有机械控制、继电器控制、PLC自动控制等多种控制技术，能让实验者全方位、多层次的深入了解液压系统的控制多样化，以锻炼学生的灵活应用能力。可编程控制器PLC控制单元进行电气控制，技术先进，完全与工业现场零距离，控制方式可软件编程。具有自动化控制、在线偏程监控及故障检测功能，能运用PC机与PLC对液压控制系统进行深入的二次开发；
6.噪音低：采用无刷电机，具有噪音低、扭矩大、发热量小等特点，保证泵站的稳定工作；
7.安全性高：实验台设计符合国家安全标准，采取高低压电分开方式，泵站用电采取独立控制结构，并配置有过载、短路、漏电保护、断缺相保护等功能。实训模块用电全部DC24V低压供电，操作面板上设置急停按钮，具有较高的安全使用性能，防止学生误操作损坏设备造成人身伤害。
三．实验项目
序号 | 实验类别 | 项目名称 | |
1 | 液压基本 回路实验 | 压力控制回路 | 溢流阀调压回路 |
溢流阀单级远程调压回路 | |||
多级溢流阀调压回路 | |||
减压回路 | 一级或多级减压回路 | ||
卸荷回路 | M型三位四通电磁换向阀中位机能泄压回路 | ||
二位三通电磁换向阀卸荷回路 | |||
采用先导式溢流阀的卸荷回路 | |||
卸压回路 | 节流阀卸压回路 | ||
溢流阀阀卸压回 | |||
顺序阀卸压回路 | |||
速度调节控制回路 | 采用节流阀的进油节流调速回 | ||
采用节流阀的回油节流调速回路 | |||
采用节流阀的旁路节流调速回路 | |||
采用调速阀的进油节流调速回路 | |||
采用调速阀的回油节流调速回路 | |||
采用调速阀的旁路节流调速回路 | |||
差动连接增速回路 | |||
调速阀并联的二次进给回路 | |||
调速阀串联的二次进给回路 | |||
同步回路 | 节流阀控制的同步回路 | ||
调速阀控制的同步回路。 | |||
方向控制回路 | 二位四通电磁换向阀控制换向回路 | ||
三位四通电磁换向阀控制换向回路 | |||
三位四通手动换向阀控制换向回路 | |||
锁紧回路 | 换向阀闭锁回路 | ||
单向阀的锁紧回路 | |||
用单液控单向阀的锁紧回路 | |||
用双液控单向阀的锁紧回路 | |||
顺序回路 | 采用顺序阀的顺序动作回路 | ||
采用电气行程开关的顺序动作回路 | |||
采用压力继电器的顺序动作回路 | |||
平衡回路 | 采用顺序阀的平衡回路 | ||
采用液控单向阀的平衡回路 | |||
缓冲回路 | 采用溢流阀的缓冲回路 | ||
用调速阀的缓冲回路 | |||
用节流阀的缓冲回路 | |||
2 | 导弹发射车模拟实验 | 车身支撑模拟实验 | |
车身调平模拟实验 | |||
发射车动作复位模拟实验 | |||
导弹发射管起竖模拟实验 | |||
导弹发射管角度控制模拟实验 | |||
3 | 学生自行设计、组装的扩展性液压回路实验 | ||
4 | 可编程控制器PLC实验 | ||
5 | PLC、液压综合实验项目 | ||
四．主要技术参数
序号 | 名称 | 技术参数 | |
1 | 额定压力 | 1.2MPa | |
2 | 液压泵 | 变量叶片泵 | 8.3mL/r |
3 | 驱动电机 | 电压 | ~220V |
功率 | 0.45KW | ||
转速 | 0-1500r/min | ||
4 | 工作介质 | 红色液压油 | |
5 | 油箱容积 | 60L | 附件：液位计，吸油/回油过滤器等 |
6 | 安全保护 | 具有漏电压、漏电流保护装置，符合国家安全标准 | |
7 | 可编程序控制器(PLC) | 三菱FX3SA-20MR系列 | I/O口20点 |
继电器输出形式 | |||
电源电压：AC 220V/50Hz | |||
控制电压为DC24V | |||
8 | 发射车模块 | 抬升 | 0-50mm |
仰角 | 0-90° | ||
